型号:WH-11
产品说明:
以优质焊接钢管为基管，以塑料粉末如环氧树脂EP为涂层材料，经过吸涂熔融技术在其内表面涂覆一层EP塑料层,在其外表面涂覆一层EP塑料层，组成内外涂塑复合钢管。
特点:
● 机械性能好：耐压、耐冲击，按标准要求进行弯曲、压扁、钢塑不分离。
● 抗腐蚀性能好：能耐酸、耐碱、耐盐溶液的腐蚀，常温下，PE不溶于任何一种已知溶剂。
● 流体阻力小：内壁光滑，不结水垢，结构刚柔于一体，迅速消除管道系统内的压力冲击，不产生水锤噪音。
● 卫生性能好：卫生无毒，PE材料符合GT/T13663-2000，钢塑复合管符合GB/T17219饮用水卫生要求。
● 安装容易：与传统镀锌管安装方法一样。
● 介质工作温度：冷水≤50℃，热水≤95℃。

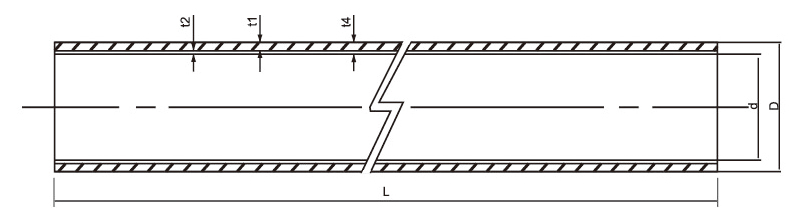

给水衬塑复合钢管尺寸
给水衬塑复合钢管尺寸
| 公称口径 |
镀锌钢管 GB/T3091-2008 |
涂覆钢管 GB/T5135.20-2010 |
|||||||||
| DN | in | 外径 | 壁厚 | 内衬塑料 | 近似值 |
长度 L |
|||||
| 尺寸 | 偏差 | 尺寸（t1） |
偏差 %t1 |
厚度（t2） | 内径d | 壁厚t4 |
参考重量 kg/m |
||||
| 15 | 1/2 | 21.3 | ±0.5 | 2.8 | ±10 |
1.5 ±0.2 |
12.8 | 4.3 | 1.33 |
6000 +20 |
|
| 20 | 3/4 | 26.9 | 2.8 | 18.4 | 4.3 | 1.73 | |||||
| 25 | 1 | 33.7 | 3.2 | 24.2 | 4.7 | 2.52 | |||||
| 32 | 1 1/4 | 42.4 | 3.5 | 32.9 | 5 | 3.49 | |||||
| 40 | 1 1/2 | 48.3 | 3.5 | 38.3 | 5 | 4.01 | |||||
| 50 | 2 | 60.3 | 3.8 | 50.3 | 5.3 | 5.5 | |||||
| 65 | 2 1/2 | 76.1 | ±1.0%D | 4.0 | 65.6 | 5.5 | 7.39 | ||||
| 80 | 3 | 88.9 | 4.0 |
2.0 ±0.2 |
79.9 | 6 | 9.18 | ||||
| 100 | 4 | 114.3 | 4.0 | 105.6 | 6 | 11.33 | |||||
| 125 | 5 | 139.7 | 4.0 | 130.7 | 6 | 13.95 | |||||
| 150 | 6 | 168.3 | 4.5 |
2.5 ±0.2 |
154.3 | 7 | 18.92 | ||||
| 200 | 8 | 219.1 | 4.5 | 206.1 | 7 | 24.8 | |||||
| 250 | 10 | 273.0 | 5.0 |
3.0 -0.5 |
257.0 | 7.5 | 35.35 | ||||
| 300 | 12 | 323.9 | ±0.75%D | 5.0 | 307.9 | 8 | 42.06 | ||||
注：符合GB 50015-2003《建筑给水、排水设计规范》
