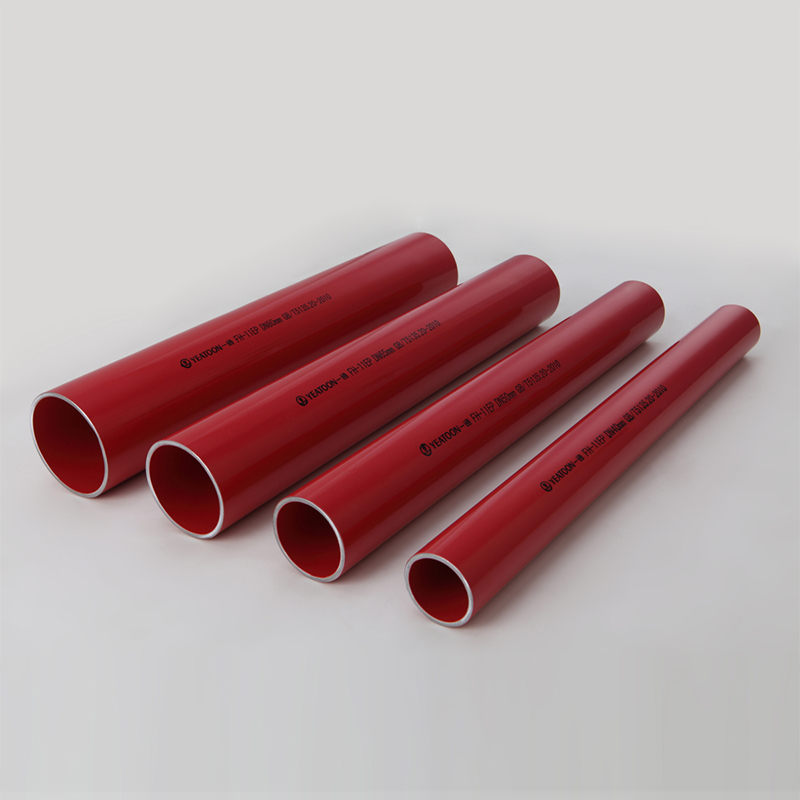

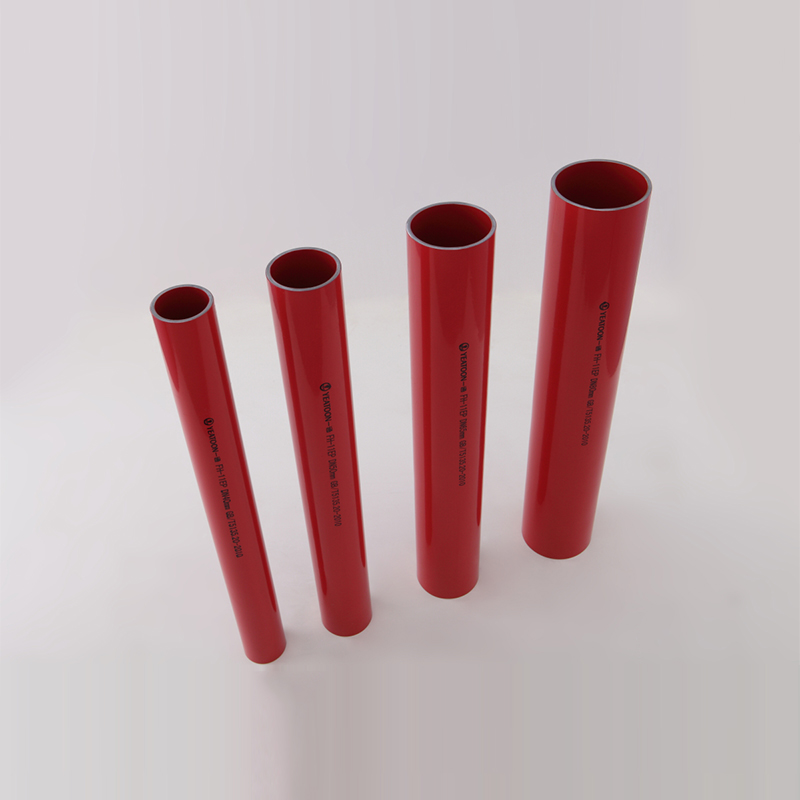

型号: FH-11EP
产品说明:
以优质焊接钢管为基管,以塑料粉末如环氧树脂EP为涂层材料,经过吸涂熔融技术在其表涂覆一层EP塑料层,在其外表面涂覆一层EP塑料层,组成内外涂塑复合钢管。
特点:
● 机械性能好:具有超过塑料管强度的刚性,具有类似低钢管的膨胀系数和抗蠕变性能,弯曲、压扁,冲击钢塑不分离。
● 抗腐蚀性能好:环氧树脂涂层具优异的防腐性能,耐酸、耐碱性能强。
● 流体阻力小:内壁光滑,阻尼系数小,耐磨,不结水垢。
● 防火性能卓越:耐高温性能强,300℃恒温1h内,涂层无脱落、隆起、开裂等现象。
● 承压性能稳定:完整的钢管层为基体的主承压层,管材耐压能力不受塑料层性能变化影响。
● 安装:按设计要求选用套丝、沟槽或法兰等方式连接安装。
消防用涂覆钢管尺寸
公称口径 |
镀锌钢管 GB/T3091-2015 |
涂覆钢管 GB/T5135.20-2010 |
|||||||||
DN | in | 外径 | 壁厚 | EP涂层厚 | 近似值 |
长度 L |
|||||
尺寸 | 偏差 | 尺寸(t1) |
偏差 %t1 |
内涂t2 | 外涂t3 | 内径d | 壁厚t4 |
参考重量 kg/m |
|||
15 | 1/2 | 21.3 | ±0.5 | 2.8 | ±10 |
>0.3 |
>0.3 | 15 | 3.7 | 1.29 |
6000 +20 |
20 | 3/4 | 26.9 | 2.8 | 20.6 | 3.7 | 1.7 | |||||
25 | 1 | 33.7 | 3.2 | 26.4 | 4.1 | 2.49 | |||||
32 | 1 1/4 | 42.4 | 3.5 | 35.1 | 4.3 | 3.36 | |||||
40 | 1 1/2 | 48.3 | 3.5 | 40.5 | 4.3 | 3.95 | |||||
50 | 2 | 60.3 | 3.8 | 52.5 | 4.7 | 5.42 | |||||
65 | 2 1/2 | 76.1 | ±1.0%D | 4.0 | 67.8 | 4.9 | 7.2 | ||||
80 | 3 | 88.9 | 4.0 | >0.35 | >0.35 | 79.9 | 4.9 | 9.0 | |||
100 | 4 | 114.3 | 4.0 | 105.6 | 4.9 | 11.2 | |||||
125 | 5 | 139.7 | 4.0 | 130.7 | 4.9 | 13.6 | |||||
150 | 6 | 168.3 | 4.5 | 158.3 | 5.4 | 18.7 | |||||
200 | 8 | 219.1 | 4.5 | 209.9 | 5.4 | 24.2 | |||||
250 | 10 | 273.0 | 5.0 | 261.8 | 5.9 | 35.1 | |||||
300 | 12 | 323.9 | ±0.75%D | 5.0 | 312.7 | 5.9 | 41.8 |
注:符合GB 50084-2001《自动喷水灭火系统设计规范》
